MAGUS Metal 600 metallográfiai mikroszkóp

MAGUS Metal 600 metallográfiai mikroszkóp

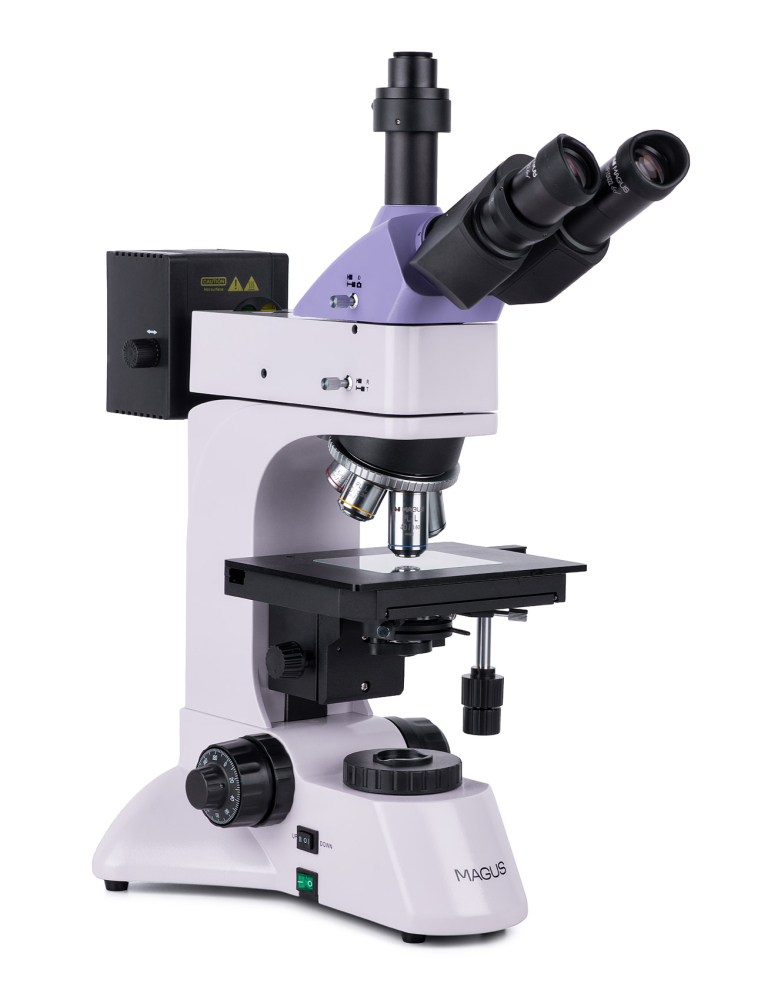

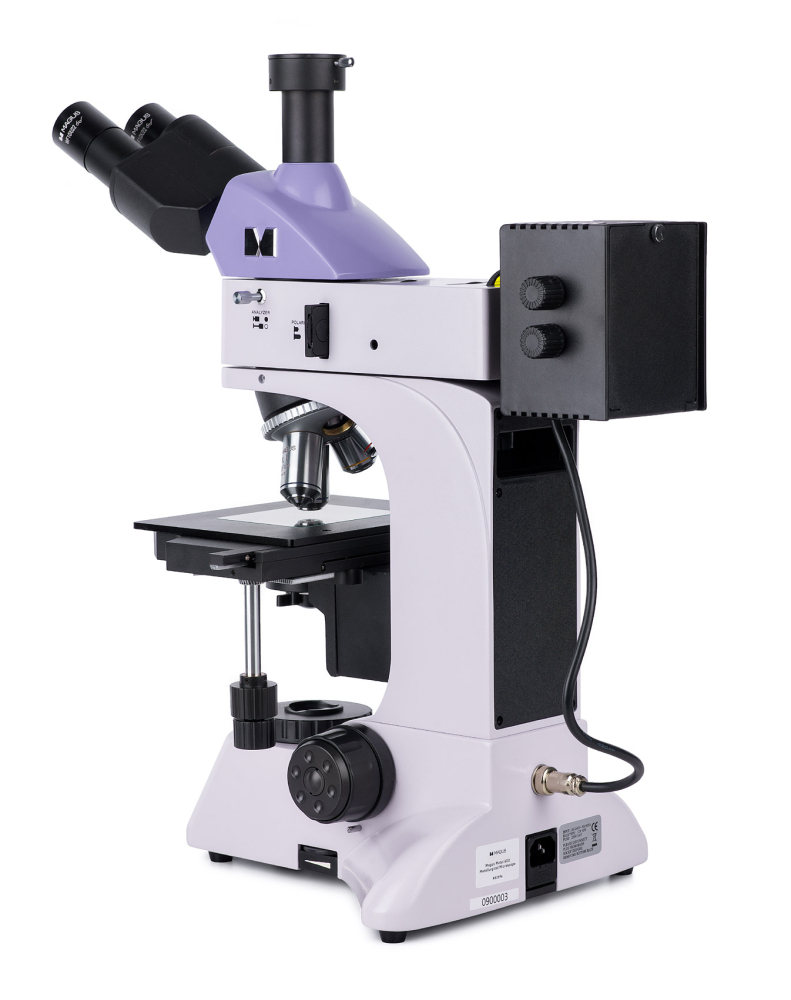

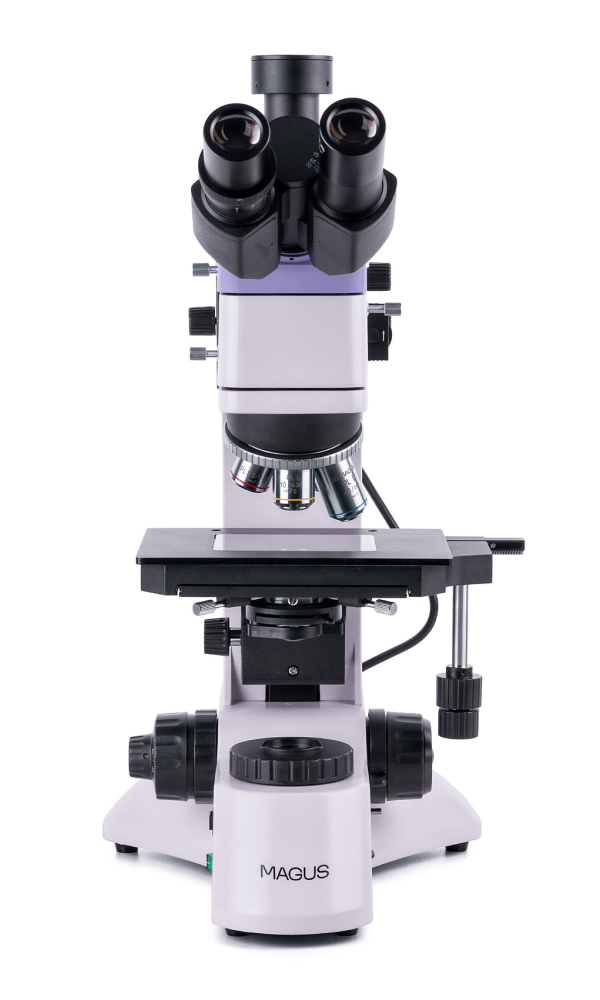

A MAGUS Metal 600 metallográfiai mikroszkópot átlátszatlan minták (fémek, ötvözetek, festékbevonatok, félvezető és egyéb anyagok) visszavert fényben történő vizsgálatára tervezték fénytér- és polarizációs mikroszkópiás technikákkal.   Az átmenőfény-megvilágító lehetővé teszi a szűrőkön megrekedt részecskék és áttetsző anyagok (például vékonyrétegek) mikroszkóp alatti vizsgálatát is. A mikroszkóp alkalmas a geológusok, kohászok, mérnökök, régészek és más tudományterületek szakemberei által végzett kutatásokra és elemzésekre.

Optikai elemek

A háromszemes fejrész egy háromszemes tubussal van felszerelve a kamera felszereléséhez (nem tartozék). A fénysugár két pozícióban osztható: 100:0 vagy 0:100 arányban, ami azt jelenti, hogy a fénysugarat vagy a digitális kamerára, vagy az okulártubusra irányíthatja. A háromszemlencsés fejrész 30°-os dőlésszögű, ami kényelmes a hosszú megfigyelésekhez. A bal oldali tubuson dioptriaállító gyűrű található.

A mikroszkóp nagyítása az alapkonfigurációban a 50x és 600x érték között mozog. A forgó orrtámasz a belső rész felé néz. Egyszerre öt objektív szerelhető fel – ezek közül négyet a készlet tartalmaz . A mikroszkóp sík akromatikus objektíveket használ, amelyek nagy munkatávolsággal rendelkeznek, és alkalmasak fénytéri mikroszkópiához.

Megvilágítás

A mikroszkóp átmenő és visszavert fényű megvilágítási rendszerrel van felszerelve. Mindkettő 30 W-os, állítható fényerejű halogén izzókat használ, amelyek váltóáramú tápegységről kapnak áramot. A halogén izzók olyan színhőmérsékletű fényt bocsátanak ki, amely lehetővé teszi a kényelmes munkavégzést. A mikroszkóp polarizációs eszközökkel van felszerelve a visszavert fény megfigyeléséhez: beépített analizátor és kivehető polarizátor. Az apertúra- és a mező diafragma lehetővé teszi a Köhler-világítás beállítását, és a készletben színszűrők is találhatók. A rekeszek és a visszavert fényforrás központosítható.

Az áteresztett fény megvilágítás hagyományos Abbe-kondenzort használ, amelynek pozíciója kétféleképpen állítható: középre állítva és magasságban állítható. Ezt kiegészíti egy felhajtható lencse az alacsony nagyítású objektívekkel való használathoz. Apertúra- és mezőátlóval rendelkezik, azaz a Köhler-féle megvilágítási módszert használhatja.

Tárgyasztal és fókuszáló mechanizmus

A tárgyasztalra helyezhető minta maximális magassága 20 mm. A minta mozgatása a tárgyasztal két tengely mentén történő mozgatásával történik. A készüléket egy üveglap egészíti ki, amely átlátszatlan mintákkal való munkához használható.

A fókusz beállítására durva és finom fókuszáló mechanizmusok szolgálnak. A fókuszálás egyenletes és pontos. A durvafókusz rögzítőgombbal rendelkezik, és állítható a feszültsége. A fókuszáló gombok mindkét oldalon koaxiálisan helyezkednek el, így munka közben nem kell a kezét a levegőben tartania, hanem az asztalra helyezheti.

Főbb jellemzők:

• Mikroszkóp átlátszatlan sík és csiszolt minták vizsgálatára visszavert fényben és áttetsző minták vizsgálatára átmenő fényben
• Háromszemlencsés fejrész háromszemlencsés tubussal és sugárelosztóval
• Átmenő és visszavert fényforrás: 30 W-os halogénizzó
• Köhler-megvilágítási módszer átmenő és visszavert fényben, polarizációs mikroszkópiás technika visszavert fényben
• A visszaverődő fényt használó megvilágítási rendszer központozható elemei (rekeszek és fényforrások), szűrőkészlet
• Abbe-kondenzátor felhajtható lencsével, amelyet kis nagyítású objektívekkel használnak
• További objektívek és okulárok széles választéka

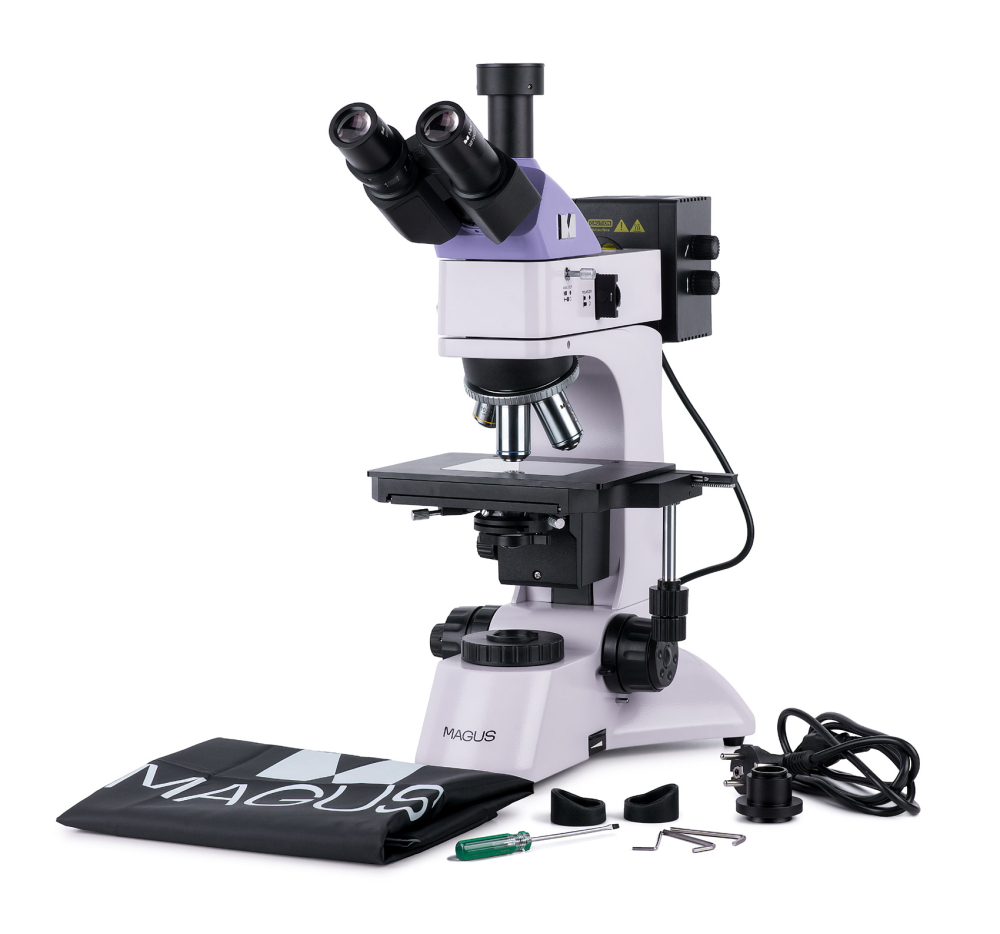

A készlet tartalma:

• Árambemenettel rendelkező talp, áteső fényforrás és kondenzor, fókuszáló mechanizmus, tárgyasztal és revolverfej
• Fényvisszaverő világítás lámpaházzal
• Háromszemlencsés fejrész
• Végtelen síkú akromatikus objektív: PL H 5x/0,12 SzM 26,1 mm
• Végtelen síkú akromatikus objektív: PL H 10х/0,25 SzM 20,2 mm
• Végtelen síkú akromatikus objektív: PL H 40x/0,60 SzM: 3,98 mm
• Végtelen síkú akromatikus objektív: PL H 60x/0,70 SzM: 2,08 mm
• 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
• Üveges tárgyasztallemez
• C-csatlakozós adapter 1x
• Imbuszkulcs
• Váltóáramú (AC) tápkábel
• Fényvisszaverő világítás tápkábele
• Porvédő
• Felhasználói kézikönyv és garanciajegy
